LM Series

LM矿渣立式磨

LM 矿渣立式磨集破碎、烘干、粉磨、分级、输送功能于一体，单机即可完成矿渣制粉全流程作业

高效节能
稳定可靠
智能控制
绿色环保

矿渣微粉作为高性能混凝土新型掺合料，可显著改善混凝土抗压、抗拉、抗剪、抗弯等多项力学性能。当前，采用矿渣微粉等量替代混凝土与水泥制品中的水泥，已成为建材行业发展主流趋势。LM 矿渣立式磨专为工业固废制粉研发，集破碎、烘干、粉磨、分级、输送于一体，是制备矿渣微粉的理想核心装备。

1987年公司成立

180+服务国家和地区

30000+客户的共同选择

280+项专利技术

应用领域

LM矿渣立式磨广泛应用于矿渣、钢渣、水渣等行业。

了解更多应用领域

WORKING PRINCIPLE

工作原理

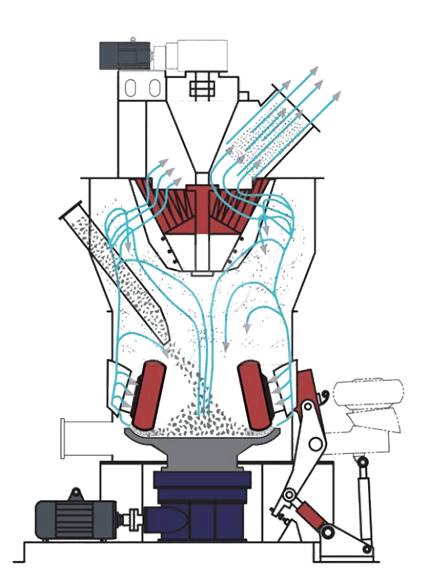

矿渣立磨属于负压风扫式粉磨装备，可同步完成矿渣烘干与粉磨作业。设备运行时，主电机经减速机驱动磨盘旋转；热风由进风口进入磨机腔体，物料从下料口落到磨盘中心，在离心力作用下向磨盘边缘均匀铺展。当物料经过磨盘辊道区，受到磨辊碾压：大块物料直接破碎，细颗粒物料在料床层间挤压粉碎。

粉碎后的物料继续向磨盘外缘移动，到达风环位置后被高速气流扬起带走；粒径较大的粗颗粒回落至磨盘重新粉磨。含料气流上行经过顶部分离器，在转子叶片分选作用下，粗粉返回磨盘再次研磨，合格细粉随气流排出磨机，经由集粉系统收集，即为成品矿渣微粉。物料中夹带的铁块等重杂质，随物料移动至磨盘边缘时，因自重较大无法被气流托起，落入磨机下腔，由磨盘底部刮料板推送至排渣口排出机体。

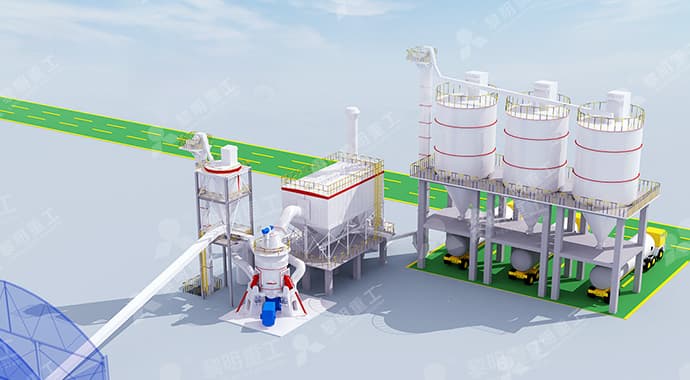

PROCESS

PRODUCT ADVANTAGES

产品优势

LM 核心能力一览

布局紧凑

采用立体式结构，从块料加工至成品粉料可单机完成；集破碎、烘干、粉磨、分级、输送五大工序于一体，整机布局紧凑，节约厂区占地。

粉磨效率高

配置液压增压系统，可提供充足碾磨压力，提升单机产能与粉磨效率；研磨、选粉工序同步进行，连续化生产。

维护便捷

配套独立油站，搭载油压、油温自动保护系统，保障设备安全稳定长效运行；零部件检修便捷，后期维护省心。

ADVANTAGE

LMLM矿渣立式磨Industrial Grinding Equipment82-325目成品细度7-200T/H生产能力

运行效率高

热风在磨机腔体内直接与物料接触，烘干效率更强；物料依靠磨辊在磨盘上直接碾压粉碎，料床粉磨模式有效降低系统能耗。

选粉精度高

可根据成品粒度指标选配笼式或锥形转子选粉机，分级灵活，选粉精度高，成品矿粉细度稳定可控。

节能环保

整套系统负压密闭运行，无粉尘外溢，现场环境洁净；搭配气箱脉冲袋式除尘器收集成品，绿色环保。

技术参数

LM立式矿渣磨（矿渣、水渣、炉渣、钢渣等）规格、技术参数表

规格型号	LM19-2N	LM22-2N	LM24-2N	LM27-2N	LM27-3N	LM34-2N	LM34-3N	LM35-3N	LM39-3N	LM44-4N	LM50-4N	LM58-4N
处理能力（t/h）	7~15	9~20	11~25	12~32	15~40	18~50	22~55	25~68	55~100	75~135	90~160	130~200
入磨水分	<15%	<15%	<15%	<15%	<15%	<15%	<15%	<15%	<15%	<15%	<15%	<15%
成品比表面积	≥420m²/kg	≥420m²/kg	≥420m²/kg	≥420m²/kg	≥420m²/kg	≥420m²/kg	≥420m²/kg	≥420m²/kg	≥420m²/kg	≥420m²/kg	≥420m²/kg	≥420m²/kg
成品水分	≤1%	≤1%	≤1%	≤1%	≤1%	≤1%	≤1%	≤1%	≤1%	≤1%	≤1%	≤1%
主电机功率kW	200~250	280~355	400~500	500~710	500~800	900~1120	900~1250	1250~1800	1800~2500	2500~3150	3150~4200	4500~5300
