LM Series

LM立式辊磨机

采用新型碾磨装置自动化电控系统

高效节能
稳定可靠
智能控制
绿色环保

LM 立式磨为黎明重工自研、拥有自主知识产权的磨粉设备，广泛应用于水泥、电力、冶金、化工等多个行业。

1987年公司成立

180+服务国家和地区

30000+客户的共同选择

280+项专利技术

应用领域

LM立式辊磨机广泛应用于矿渣、石英石、石灰石等行业。

了解更多应用领域

WORKING PRINCIPLE

工作原理

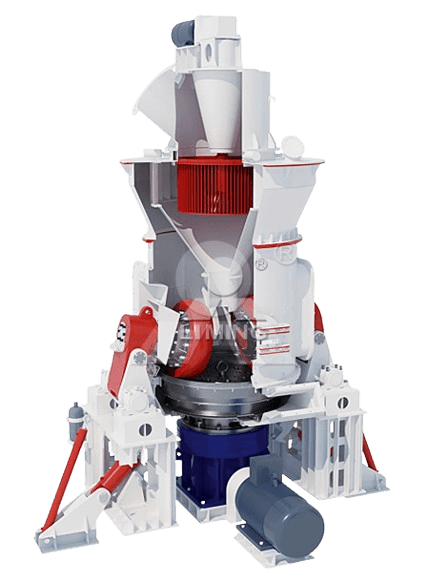

主电机经减速机驱动磨盘旋转，气流由进风口进入磨机。物料通过螺旋给料机落到磨盘中心，在离心力作用下向磨盘边缘移动，进入辊道后受磨辊碾压；大块直接破碎，细料挤压形成料床实现粒间粉碎。物料移动至磨盘边缘，被风环气流扬起，大颗粒回落重新研磨。物料随气流经过上部分离器，粗颗粒返回磨盘再磨，合格细粉随气流排出，由集粉器收集成为成品。铁块等重杂质无法被气流带走，落入磨机下腔，由磨盘底部刮料板推送至排渣口排出。

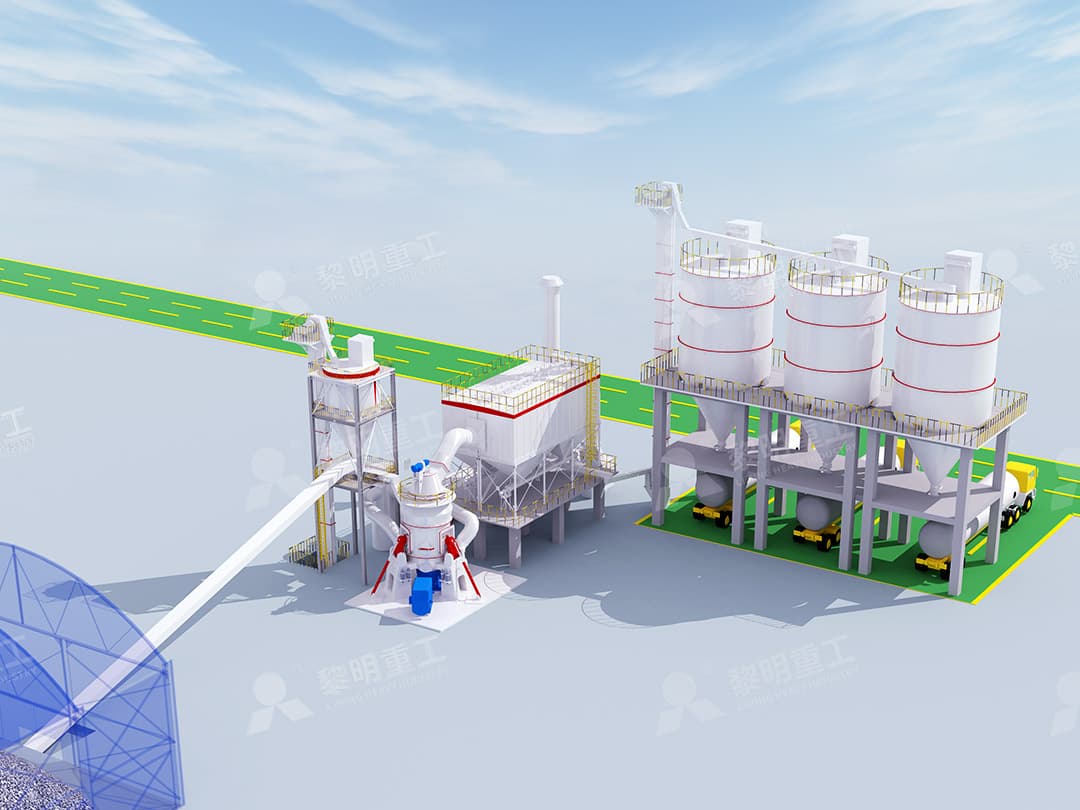

PROCESS

PRODUCT ADVANTAGES

产品优势

LM 核心能力一览

投资成本更低

集成破碎、干燥、粉磨、分级、输送多项功能，设备布局紧凑、占地面积小，支持露天布设，有效压缩项目前期投入。

运行消耗经济

磨辊直接碾压物料，能耗表现优异；磨辊与磨盘无硬性接触，大幅延长耐磨部件服役周期。

成品质量可靠

物料磨内滞留时间短，粉体粒度与化学组分便于调控，降低过度研磨，成品品质稳定可控。

ADVANTAGE

LMLM立式辊磨机Vertical Roller Mill0.84-0.037mm成品细度10-400T/H生产能力

运维便捷高效

配备自动远程控制系统，操作简单；借助检修油缸翻转臂，可快速更换辊套、衬板，缩短停机维护时长。

烘干能力强劲

外部热风送入磨机内部，与物料充分换热，烘干效果突出，热风温度可按需调节。

绿色洁净生产

设备震动小、噪音低，整机负压全密封作业，杜绝粉尘逸散，满足环保生产规范。

技术参数

LM立式矿磨（非金属矿、金属矿、水泥生料等）规格、技术参数表

规格型号	LM19-2K	LM22-2K	LM24-2K	LM27-2K	LM27-3K	LM31-2K	LM31-3K	LM34-2K	LM34-3K	LM37-3K	LM39-3K	LM44-4K	LM50-4K
处理能力（t/h）	10~40	15~50	20~70	25~85	30~90	38~135	40~145	46~160	48~170	55~196	65~220	75~260	90~400
入磨物料粒度（mm）	<30		<35			<45			<50				<55
最佳入磨物料水分	<4%
需烘干入磨物料水分	<15%
成品细度mm	0.84-0.037mm（20-400目）
成品水分	≤1%
主电机功率kW	200~220	280~315	400~450	500~560	500~630	630~900	710~1000	800~1120	800~1250	900~1600	1120~1800	1800~2200	2500~3150

注：以上处理能力是指加工莫氏硬度<6级的脆性物料，原料易磨性（Bond）指数≤10KWh/t条件下的参考值。

LM立式煤磨（冶金高炉喷煤、新能源、窑炉燃料、热力锅炉煤粉、水泥等行业）规格、技术参数表

规格型号	LM12-2M	LM17-2M	LM19-2M	LM22-2M	LM24-2M	LM27-2M	LM31-2M	LM31-3M	LM34-3M	LM37-3M
处理能力（t/h）	4~6	7~10	10~17	16~22	20~30	26~40	35~50	40~65	45~80	65~100
入磨原煤粒度（mm）	<38	<38	<40	<40	<45	<45	<50	<50	<50	<50
原煤水分	<15%
煤粉细度	R0.08=10-20%（200目80-90%通过）
煤粉水分	<1-5%
主电机功率kW	55~75	110~132	185~220	250~280	315~355	400~500	500~630	560~800	710~900	900~1250

注：以上处理能力是指粉磨烟煤、哈氏可磨指数≥55条件下的参考值。

LM立式矿渣磨（矿渣、水渣、炉渣、钢渣等）规格、技术参数表

规格型号	LM19-2N	LM22-2N	LM24-2N	LM27-2N	LM27-3N	LM34-2N	LM34-3N	LM35-3N	LM39-3N	LM44-4N	LM50-4N	LM58-4N
处理能力（t/h）	7~15	9~20	11~25	12~32	15~40	18~50	22~55	25~68	55~100	75~135	90~160	130~200
入磨水分	<15%
成品比表面积	≥420m2/kg
成品水分	≤1%
主电机功率kW	200~250	280~355	400~500	500~710	500~800	900~1120	900~1250	1250~1800	1800~2500	2500~3150	3150~4200	4500~5300

注：以上处理能力是指矿渣易磨性（Bond）指数≤23KWh/t时的参考值。

LM立式煤磨（煤化工行业）规格、技术参数表

规格型号	LM22-2M	LM24-2M	LM27-2M	LM31-2M	LM34-3M	LM37-3M	LM39-3M	LM44-3M	LM50-3M
处理能力（t/h）	12~18	20~25	28~35	35~45	50~70	75~90	95~110	110~150	150~200
入磨原煤粒度（mm）	<30	<30	<30	<35	<35	<40	<40	<40	<50
原煤水分	<15%
煤粉细度	R0.09<13%
煤粉水分	≤5%
主电机功率kW	220~280	280~355	355~500	500~800	710~900	900~1250	1250~1800	1800~2200	2500~3150
