WORKING PRINCIPLE
工作原理

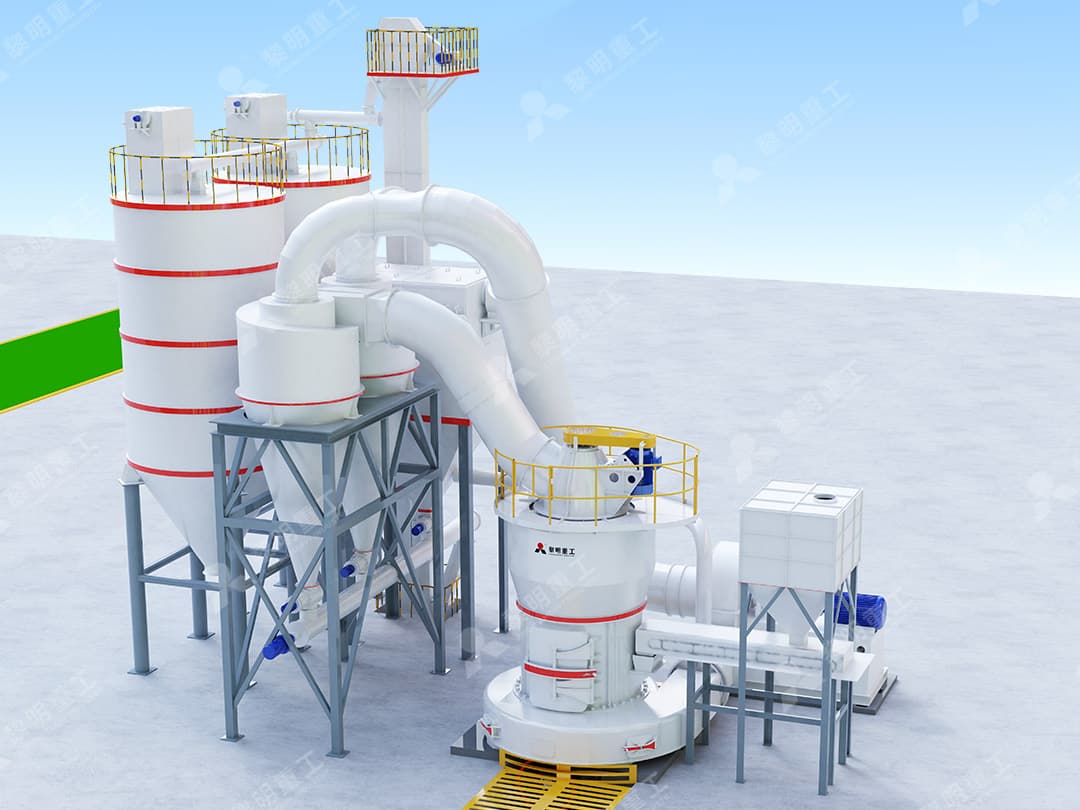

经过破碎处理达标的物料，由变频皮带给料机以均匀、定量的方式持续输送至主机磨腔内部完成研磨作业。物料粉磨完成后，借助风机形成的气流输送至选粉机开展分级筛选。在分析机的分选作用下，细度不达标的物料回落至磨室再次碾磨加工；满足细度标准的物料跟随气流经由管道进入旋风集粉器完成气料分离与粉体收集，再通过排料装置排出，得到成品粉体。完成分离后的气流，经由旋风集粉器上部的回风管回流至风机内部。整套制粉系统采用负压运行模式，同时配套脉冲除尘器，生产排放完全满足国家环保相关标准。
PROCESS
PRODUCT ADVANTAGES
产品优势
MTW 核心能力一览
传动成熟稳定

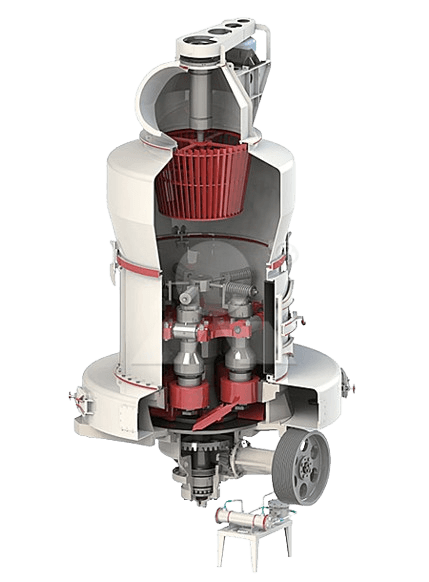

采用锥齿轮整体传动结构，能够输出强劲动力；结合磨辊联动增压技术，同等功率工况下实现产量提升，整机运行表现成熟稳定。
节能环保达标
设备取得工业产品环保认证，空气自循环系统和除尘器协同作用，双重保障生产工况，完全符合国家环保相关要求。
变频高效选粉
搭载新型吊挂笼式选粉机，依靠变频调控实现成品细度灵活可调；曲面风道降低气流阻力，不易堵料，选粉工作效率得到提升。
ADVANTAGE
MTWMTW欧版磨粉机European Grinding Mill0.045-1.6mm成品细度3～55T/H生产能力
稀油长效润滑
风机以及主轴传动系统均采用稀油润滑方案，设备换油周期可达 4 个月，较长的换油间隔，有效降低日常保养维护次数。
多物料适配加工
运用现代成熟磨粉工艺，拥有多项自主专利，可粉磨加工各类矿物原料，能够适配不同成品粒度的生产加工需求。
风道优化节能
采用无阻力进风蜗壳搭配同阻力布置结构，优化系统风道，削减系统能耗，减少由电力消耗带来的生产经济损耗。
技术参数
| 型号 Model | 主机功率 (kW) | 风机功率 (kW) | 选粉机功率 (kW) | 主机转速 (r/min) | 最大进料尺寸 (mm) | 成品细度 (mm) | 处理能力 (t/h) | 外形尺寸（mm） (L×W×H) |
|---|---|---|---|---|---|---|---|---|
| MTW115G | 55-75 | 55-75 | 7.5-11 | 110-125 | 30 | 1.6-0.045 最细可达0.038 | 3~12 | 8425×7933×8642 |
| MTW145G | 110-132 | 110-132 | 18.5-30 | 86-110 | 35 | 6-23 | 8971×9630×11185 | |
| MTW158G | 132-160 | 132-160 | 22-30 | 80-95 | 38 | 8-30 | 10200×9100×10100 | |
| MTW178G | 185-200 | 185-220 | 30-37 | 65-90 | 40 | 10-38 | 10268×9595×10351 | |
| MTW198G | 220-250 | 220-250 | 37-55 | 60-75 | 40 | 15-46 | 12150×12500×11000 | |
| MTW218G | 280-315 | 280-315 | 55-75 | 55-70 | 50 | 18-55 | 14960×12440×11560 |
注：表中产量指标为磨方解石，其成品的通筛率为80%。各项参数及外形若有变更，依发货时随带的使用维护说明为准。技术参数如有变动，恕不另行通知。
