LM Series

立式磨煤机

Name: 立式磨煤机
Brand: 黎明重工

烘干与制粉二合一，可边磨边烘干

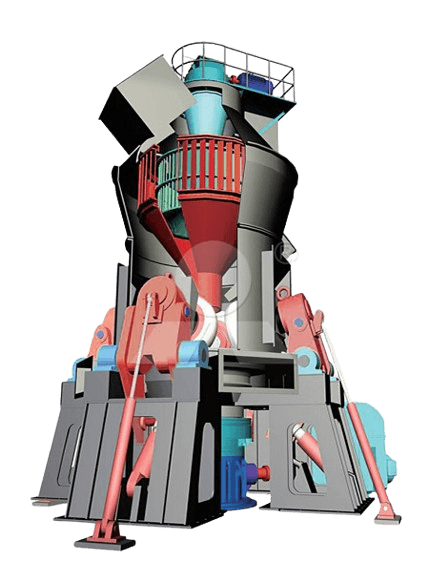

立式磨煤机，又可称中速磨煤机，是公司针对国内市场需求，将现代科技与多年磨粉机制造经验相结合，研发设计出的新型磨粉设备，是您工业制粉领域的良好助力。立式磨煤机烘干与制粉二合一，可实现边磨边烘干，系统工作稳定，噪音低，节能环保。

1987年公司成立

180+服务国家和地区

30000+客户的共同选择

280+项专利技术

应用领域

立式磨煤机广泛应用于原煤、烟煤、无烟煤等行业。

WORKING PRINCIPLE

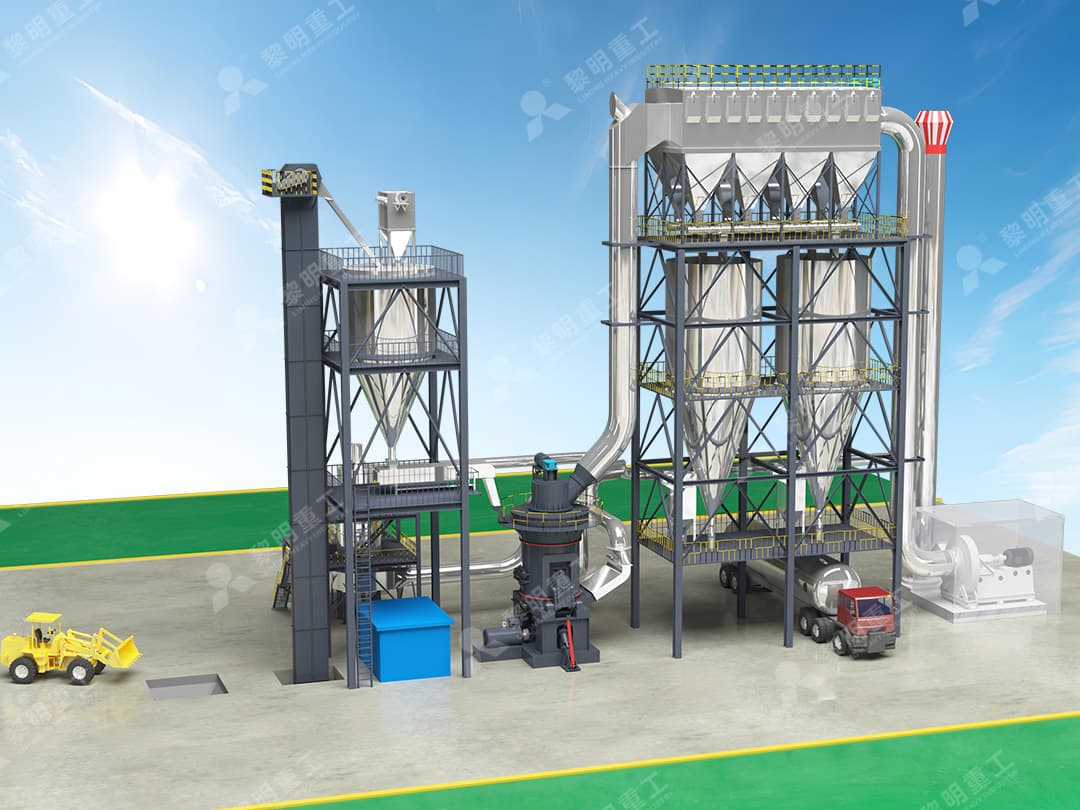

原煤从堆场经过格子筛网筛分之后，输送至大倾角皮带输送机或者提升机，再经由电磁除铁器去除物料当中的铁质杂质，随后送入原煤仓暂存。整套制粉系统全部启动完毕后，开启原煤仓底部棒阀，启动密封计量胶带给煤机，原煤送入立式磨煤机内部，同步完成烘干与粉磨作业。

热风炉产出的热风或者工艺废气，在系统风机的抽吸作用下进入磨机，和磨内原煤充分换热；气流裹挟煤粉向上送至分离器完成分选。细度不达标的粗煤粉回落至磨盘重新研磨，达标的煤粉随气流进入防爆气箱脉冲收尘器完成收集，再通过分格轮卸入煤粉仓。

原煤夹杂的煤矸石、金属块等杂物，经过风环从吐渣口排出磨机外部。整套工艺配备 CO‑O₂在线分析系统；针对高挥发分煤种生产工况，还可配置氮气保护、CO₂自动灭火等安全防护装置。

PROCESS

PRODUCT ADVANTAGES

LM 核心能力一览

设备配备液压装置，磨辊可借助液压机构翻转至机体外部，方便工作人员更换辊套与衬板；磨机本体预留充足检修空间，现场检修作业开展起来更加便捷。

配置磨辊限位装置，可以规避断料工况下产生的剧烈震动；搭配全新结构的磨辊密封组件，密封性能更加可靠，无需额外配置密封风机。

采用液压增压方式提升碾磨作用力，进一步提高设备产能与粉磨效率；研磨作业和选粉工序可以同步开展，简化整套制粉流程。

ADVANTAGE

LM立式磨煤机Industrial Grinding Equipment20-400目成品细度4-100T/H生产能力

磨辊辊套支持翻面使用，能够有效拉长耐磨件的使用周期；磨辊轴采用循环强制稀油润滑方案，润滑状态稳定，保障部件长期可靠运转。

依托液压与限位装置，磨辊和磨盘之间的间隙，能够根据部件磨损情况调节至恒定数值，以此保证研磨压力稳定，让设备产量保持平稳输出。

整机震动幅度小、运行噪音低，设备整体密封严实，系统处于负压工况运行，不会出现粉尘外溢现象，生产环境干净，符合国家环保相关要求。

LM立式煤磨（冶金高炉喷煤、新能源、窑炉燃料、热力锅炉煤粉、水泥等行业）规格、技术参数表

规格型号	LM12-2M	LM17-2M	LM19-2M	LM22-2M	LM24-2M	LM27-2M	LM31-2M	LM31-3M	LM34-3M	LM37-3M
处理能力（t/h）	4~6	7~10	10~17	16~22	20~30	26~40	35~50	40~65	45~80	65~100
入磨原煤粒度（mm）	<38	<38	<40	<40	<45	<45	<50	<50	<50	<50
原煤水分	<15%
煤粉细度	R0.08=10-20%（200目80-90%通过）
煤粉水分	<1-5%
主电机功率kW	55~75	110~132	185~220	250~280	315~355	400~500	500~630	560~800	710~900	900~1250

注：以上处理能力是指粉磨烟煤、哈氏可磨指数≥55条件下的参考值。

LM立式煤磨（煤化工行业）规格、技术参数表

规格型号	LM22-2M	LM24-2M	LM27-2M	LM31-2M	LM34-3M	LM37-3M	LM39-3M	LM44-3M	LM50-3M
处理能力（t/h）	12~18	20~25	28~35	35~45	50~70	75~90	95~110	110~150	150~200
入磨原煤粒度（mm）	<30	<30	<30	<35	<35	<40	<40	<40	<50
原煤水分	<15%
煤粉细度	R0.09<13%
煤粉水分	≤5%
主电机功率kW	220~280	280~355	355~500	500~800	710~900	900~1250	1250~1800	1800~2200	2500~3150
